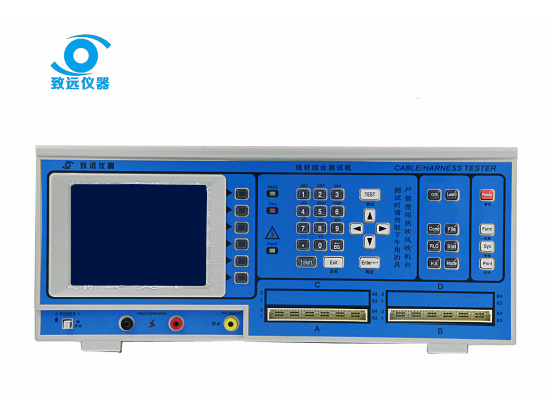

CT-98F4 四通道線材測試機
適用于 Type-C 、普通HDMI、USB等連接線測試
可同時測試4條線，不分順序，良品不良品信號提示，可人工測試，可接自動機構測試
特點：整機保修三年，絕緣問題保證八年
機臺防塵技術處理，長期使用機臺及牛角不受潮濕環境影響
機臺超長壽命設計，如：開關壽命11年
機臺人性化設計，長年使用無需保養
按鍵理性設計，解決“按鍵不好用”難題
顯示屏防臟防撞設計，解決“模糊”“易變形”問題
選用優質配件，品質更有保證
可按客戶要求定制各種功能
規格：
測量訊號 | 頻率100～100KHZ/電壓5VDC 20mA max |
量測方式 | 串聯/并聯 |
啟動方式 | 自動/手動/連續/外部 |
判定方式 | 聲音報警 PASS/FAIL LED報警 |
顯示方式 | 錯誤步驟/自動顯示/全部顯示/全不顯示 |
存儲器 | 512KB，可擴充至1024KB |
顯示器 | 320*240液晶屏（防花防變形） |
電源供應 | 220VAC ±10% 50HZ 功率220W |
工作環境 | 溫度：-10度～40度 |
通信接口 | Handler/Rs232/print |
機臺尺寸 | 425*190*350mm |
重量 | 約13KG（64點） |
測試范圍
短斷路 | O/S | 0.1KΩ～100KΩ |
電容 | C | 10pf～1000uf |
導通阻抗 | COND | 0.001Ω～50Ω |
電阻 | R | 0.001Ω～10MΩ |
二極管 | D | 0V～7.5V |
電感 | L | 1uh～1H |
耐壓 | IL | 0.01mA～10mA |
絕緣 | IS | 1MΩ～1GΩ |
瞬間短斷路 | INT O/S | 3ms/64pin |
高壓選型
機臺型號 | 直流高壓 | 交流高壓 |
CT-9816 | DC1000V | AC700V |
配件
專用牛角板 | 2 |
電源線 | 1 |
找點探針 | 1 |
說明書（選配） | 1 |
測試點位
64點/128點/256點 | 測試點數 |
四通道線材測試儀，四通道線材測試機器，四通道線材測試設備優選致遠測試設備。
